對于客戶要求提供四分之一轉氣動執行器，可以采用安裝一套緊急手控裝置。

此手控裝置即可安裝于雙動型執行器中，也可安裝于單動型產品內。

為保證執行器的正常工作和機械性能的完好，在此手控緊急裝置開始運作前，要確認執行器的壓縮空氣氣源處于斷開狀態。

此緊急手控裝置作用于執行器的初級機械傳動部件；與作用在手輪上的扭矩相比，它產生的輸出扭矩與執行器的額定扭矩相同。手輪扭矩符合UNI EN 12570-2001標準

    尺寸表

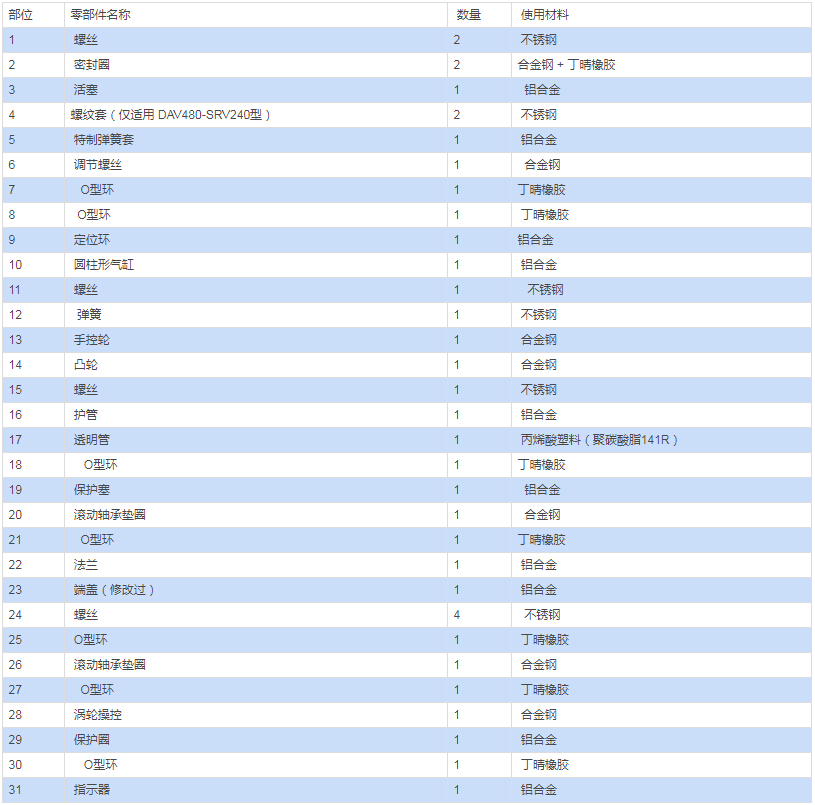

    所用材料表

用手操作裝置之前，須確認執行器的氣源開關處于關閉

? ? 中性位子

調節螺栓位于中性位子時，活塞可自由移動，而執行器也可在氣源壓力下工作ente.

? ?? 手動操作

雙動閥門DAV：逆時針轉動手輪，調節螺栓開始動作，活塞被推入內部。閥門此時開啟。

單動閥門SRV：順時針轉動手輪，調節螺栓開始動作，活塞被推入內部。閥門此時關閉

? ? ?手動操作

雙動閥門DAV：順時針轉動手輪，調節螺栓與活塞朝外運動。閥門此時關閉。

單動閥門SRV：逆時針轉動手輪，調節螺栓與活塞朝外運動。閥門此時開啟

手動操作執行器后，調節螺栓在重新開始?xì)庠磯毫ο鹿ぷ髦爸鼗刂行晕蛔印?zhí)行器軸承將朝手輪同樣的方向轉動。
